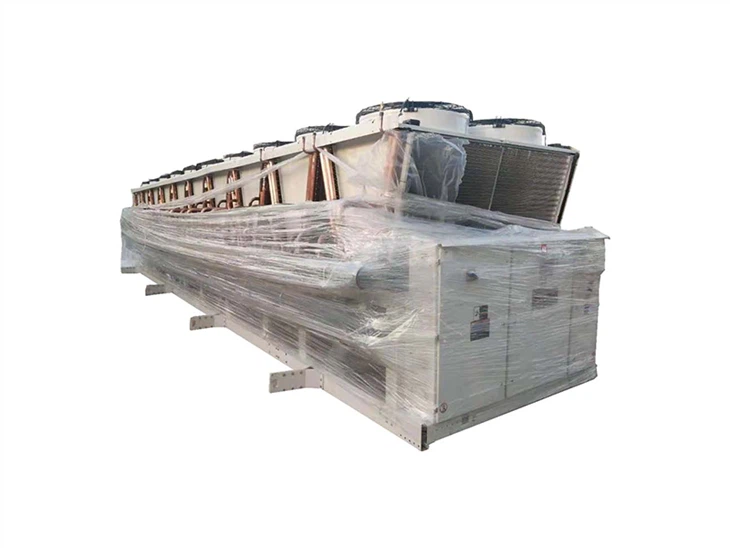

Чиллер Trane RTAG
Чиллеры trane Rtag – это высокопроизводительное и энергоэффективное-холодильное решение, предназначенное для коммерческого и промышленного применения. Серия RTAG, известная своей надежностью и экологичностью, идеально подходит для охлаждения больших и средних-зданий и сооружений, предлагая превосходный баланс энергоэффективности, экологической устойчивости и эксплуатационной надежности.
Описание
Функции
-Серия RTAG оснащена высокоэффективными двухпоточными-компрессорами, которые обеспечивают превосходный коэффициент энергоэффективности при различных условиях нагрузки. Это значительно снижает эксплуатационные расходы, обеспечивая коэффициент COP (коэффициент производительности) до 3,2.
-Благодаря такой высокой эффективности пользователи могут рассчитывать на снижение энергопотребления и счетов за коммунальные услуги, что делает серию RTAG экономически-эффективным решением для больших потребностей в охлаждении.
-В винтовых чиллерах Trane серии RTAG используется хладагент R134a, более экологически чистый вариант по сравнению с традиционными хладагентами. Это помогает снизить воздействие агрегата на окружающую среду, поддерживая глобальные усилия по устойчивому развитию, при этом эффективно удовлетворяя требования к охлаждению коммерческих и промышленных объектов.
-Чиллеры RTAG оснащены контроллером с сенсорным экраном UC800, предлагающим расширенные функции адаптивного управления. К ним относятся:
-Сброс температуры охлажденной воды для большей точности.
-Мягкая загрузка модулей для оптимизации эффективности системы.
-Базовый контроль нагрузки и точный контроль нагрузки для повышения производительности.
-Возможности дистанционного управления, обеспечивающие гибкость и простоту использования.
-Эта интеллектуальная система управления позволяет точно-настраивать и оперативно реагировать на работу, гарантируя оптимальную работу устройства в изменяющихся условиях.
-Серия RTAG предлагает четыре варианта шума, отвечающие различным требованиям к уровню шума:
-Стандартный
-Полу-низкий уровень шума
-Низкий уровень шума
-Низкий уровень шума и ночной режим
-Благодаря широкому диапазону вариантов шумоподавления серия RTAG идеально подходит для применений, где необходимо контролировать уровень шума, например в офисных зданиях, больницах и жилых районах.
-Устройство включает в себя сенсорный экран с динамическим цветным дисплеем AdaptiView TD7 и контроллеры Symbio800, обеспечивающие интуитивно понятный графический интерфейс для упрощения эксплуатации и мониторинга системы.
-AdaptiView TD7 обеспечивает упрощенное управление и визуализацию, позволяя операторам быстро оценивать производительность системы и вносить необходимые изменения.
-Адаптивная логика управления оптимизирует работу системы, обеспечивая эффективную и надежную работу в широком диапазоне условий.
| Модель | Компания Trane RTAG |  |
| Охлаждающая способность | Конкретные параметры доступны в техническом паспорте. | |
| Вес и размер | Конкретные размеры и вес можно найти в техническом описании. | |
| Источник питания | 380 В/50 Гц | |
| Тип хладагента | R-134A | |
| Экран | Контроллеры AdaptiView TD7 и Symbio800 | |
| КС | Около 3,2 |
Приложение
Винтовые чиллеры Trane с водяным-охлаждением идеально подходят для:
Коммерческие здания
Торговые центры, офисные здания
Промышленные объекты
Производственные предприятия, химические заводы, холодильные склады
Медицинские учреждения
Больницы, лаборатории
Дата-центры
Серверные комнаты,центры облачных вычислений
параметр
| Таблица параметров номинальной производительности высокоэффективного охлаждения | |||||||||||||||||
| Модель | РТАГ-Ч | 100 | 125 | 145 | 155 | 170 | 190 | 205 | 225 | 255 | 285 | 310 | 340 | 375 | 400 | 440 | |
| Хладагент | КВт | 341 | 429 | 496 | 534 | 578 | 635 | 685 | 774 | 878 | 993 | 1098 | 1155 | 1289 | 1384 | 1540 | |
| Тонна | 97 | 122 | 141 | 152 | 164 | 181 | 195 | 220 | 250 | 282 | 312 | 328 | 367 | 393 | 438 | ||
| Емкость | КВт | 100 | 123 | 145 | 158 | 172 | 184 | 205 | 230 | 258 | 290 | 319 | 346 | 377 | 423 | 474 | |
| Хладагент | R134a | ||||||||||||||||
| Источник питания | 380 В, 150 Гц/3 Ф. | ||||||||||||||||
| Компрессор | Тип | Горизонтальный полузакрытый винтовой компрессор | |||||||||||||||
| Шртер | Уай-Пускатель с закрытым переходом "Треугольник" | ||||||||||||||||
| Схемы | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| Минимальная нагрузка | 30% | 15% | 15% | 15% | 15% | 15% | 15% | 15% | 10% | 7.50% | 7.50% | 7.50% | 7.50% | 7.50% | 7.50% | ||
| Испаритель | Тип | Оболочка и труба (CHIL) | |||||||||||||||
| Рейтинг потока | I/S | 16.3 | 20.4 | 23.6 | 25.4 | 27.5 | 30.3 | 32.6 | 36.9 | 41.8 | 47.3 | 52.3 | 55 | 61.4 | 65.9 | 73.4 | |
| Рейтинг WPD | кПа | 42.5 | 38.7 | 51.5 | 50.7 | 39.2 | 47.1 | 42.6 | 44.4 | 49.1 | 50 | 48.7 | 53.7 | 52.1 | 49.4 | 40.4 | |
| размер трубки | мм | Ду100 | Ду125 | Ду125 | Ду125 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду200 | Ду200 | Ду200 | |
| Конденсатор | Тип вентилятора | Осевой поток | |||||||||||||||
| Количество | за | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | |
| власть | кВт/пер | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
| Скорость вентилятора | об/мин | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 970 | 970 | 970 | 970 | 970 | 970 | |
| Воздушный поток с одним вентилятором | m²/h | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | 17982 | 17982 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | |
| Макс РЛА | A | 269 | 319 | 369 | 405 | 441 | 489 | 528 | |||||||||
| Запуск-текущий | A | 406 | 371 | 413 | 513 | 543 | 576 | 609 | |||||||||
| Хладагент заряжать |
пункт 1 | кг | 94 | 80 | 76 | 76 | 76 | 81 | 82 | 98 | 140 | 140 | 158 | 174 | 148 | 148 | 183 |
| пункт 2 | кг | NA | 62 | 76 | 76 | 76 | 81 | 82 | 98 | 69 | 69 | 75 | 75 | 148 | 148 | 183 | |
| Измерение | Длина | мм | 3,840 | 5020 | 5020 | 5020 | 5020 | 6200 | 6200 | 7380 | 8995 | 8995 | 10130 | 10130 | 11310 | 11310 | 11810 |
| Ширина | мм | 2245 | 2245 | 2501 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | |
| Высота | мм | 2501 | 2373 | 4130 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2480 | 2480 | 2480 | 2480 | 2480 | 2480 | |
| Вес доставки | кг | 2805 | 5614 | 4364 | 4174 | 4341 | 4699 | 4798 | 5354 | 7121 | 7341 | 8028 | 8044 | 9212 | 9362 | 10197 | |
| Операционный вес | кг | 2960 | 4046 | 4364 | 4421 | 4602 | 4971 | 5085 | 5473 | 7227 | 7461 | 8165 | 8181 | 9363 | 9529 | 10403 | |
| Примечания: 1. Условия охлаждения: температура воды на входе и выходе 12 градусов C/7 градусов, температура окружающей среды 35 градусов; коэффициент загрязнения 0,018м. градус/кВт, машинный испаритель 85-225 тонн — 2 процесса, машинный испаритель 255 тонн и выше — 1 процесс; 2. Сверх-низкий уровень шума, варианты с широкой или низкой температурой кольца, на стороне воздуха используется ЕС-двигатель; 3. Тип источника питания выбирается в соответствии с напряжением агрегата (три варианта 380 В/50 Гц/3 фазы, 400 В/50 Гц/3 фазы, 415 В/50 Гц/3 фазы), а значение тока, указанное в таблице, основано на 380 В/50 Гц/3 фазы; 4. Продукция Trane постоянно совершенствуется и обновляется. В случае каких-либо изменений данных в приведенной выше таблице мы не будем уведомлять вас отдельно. Пожалуйста, простите нас. |
|||||||||||||||||
| Модель | РТАГ-X | 85 | 100 | 125 | 145 | 155 | 170 | 190 | 205 | 225 | 255 | 285 | 310 | 340 | 375 | 400 | 410 | 440 | |
| Емкость | КВт | 294.1 | 354 | 444 | 514 | 554 | 600 | 652 | 709 | 791 | 897 | 1029 | 1115 | 1182 | 1314 | 1411 | 1455 | 1576 | |
| Тонна | 83.6 | 101 | 126 | 146 | 157 | 171 | 171 | 202 | 225 | 255 | 293 | 317 | 336 | 374 | 401 | 414 | 448 | ||
| Емкость | КВт | 80.5 | 98 | 118 | 138 | 150 | 162 | 162 | 196 | 221 | 249 | 277 | 307 | 325 | 368 | 411 | 399 | 449 | |
| Хладагент | R134a | ||||||||||||||||||
| Источник питания | 380 В, 150 Гц/3 Ф. | ||||||||||||||||||
| Компрессор | Тип | Горизонтальный полузакрытый винтовой компрессор | |||||||||||||||||
| Стартер | Уай-Пускатель с закрытым переходом "Треугольник" | ||||||||||||||||||
| Схемы | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| Минимальная нагрузка | 30% | 30% | 15% | 15% | 15% | 15% | 15% | 15% | 15% | 10.00% | 10.00% | 10.00% | 10.00% | 8.00% | 8.00% | 8.00% | 8.00% | ||
| Испаритель | Тип | Оболочка и труба (CHIL) | |||||||||||||||||
| Рейтинг потока | I/S | 14 | 16.9 | 21.2 | 24.5 | 26.4 | 28.6 | 31.1 | 33.8 | 37.7 | 42.7 | 49 | 53.1 | 56.3 | 62.6 | 67.2 | 69.3 | 75.1 | |
| Рейтинг WPD | кПа | 36.6 | 43.3 | 29.8 | 44.7 | 46 | 40.1 | 47.2 | 36.3 | 39.2 | 51.2 | 53.5 | 50.1 | 56.1 | 44.7 | 43.8 | 46.4 | 42.3 | |
| размер трубки | мм | Ду100 | Ду100 | Ду125 | Ду125 | Ду125 | Ду125 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду200 | Ду200 | Ду200 | Ду200 | |
| Конденсатор | Тип вентилятора | Осевой поток | |||||||||||||||||
| Количество | за | 6 | 6 | 10 | 10 | 10 | 10 | 12 | 12 | 14 | 16 | 18 | 18 | 20 | 20 | 20 | 24 | 24 | |
| власть | кВт/пер | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
| Скорость вентилятора | об/мин | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 970 | 970 | 970 | 970 | 970 | 970 | 970 | |
| Воздушный поток с одним вентилятором | m²/h | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | 17982 | 17982 | 17982 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | |
| Макс. РЛА 1 | Панель управления 1 | A | 230 | 269 | 327 | 377 | 413 | 449 | 496 | 536 | 543 | 453 | 507 | 547 | 556 | 498 | 537 | 547 | 547 |
| Панель управления 2 | - | 226 | 275 | 275 | 275 | 498 | 537 | 547 | 547 | ||||||||||
| Запуск-запуск Текущий |
Панель управления 1 | A | 373 | 406 | 371 | 413 | 513 | 543 | 576 | 609 | 759 | 637 | 720 | 753 | 759 | 717 | 747 | 753 | 753 |
| Панель управления 2 | - | 441 | 530 | 530 | 530 | 717 | 747 | 753 | 753 | ||||||||||
| Хладагент заряжать |
пункт 1 | кг | 94 | 100 | 89 | 85 | 85 | 85 | 90 | 91 | 104 | 156 | 165 | 166 | 198 | 167 | 167 | 174 | 202 |
| пункт 2 | кг | NA | NA | 71 | 85 | 85 | 85 | 90 | 91 | 104 | 69 | 77 | 83 | 82 | 167 | 167 | 174 | 202 | |
| Измерение | Длина | мм | 3,840 | 3840 | 6200 | 6200 | 6200 | 6200 | 7380 | 7380 | 8602 | 10130 | 11310 | 11310 | 11810 | 11810 | 11810 | 14850 | 14850 |
| Ширина | мм | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | |
| Высота | мм | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2480 | 2480 | 2480 | 2480 | 2480 | 2480 | 2480 | |
| Вес доставки | кг | 2740 | 2910 | 4266 | 4609 | 4647 | 4814 | 5041 | 5150 | 5931 | 7695 | 8278 | 8364 | 8673 | 9982 | 10111 | 10799 | 11314 | |
| Операционный вес | кг | 2888 | 3069 | 4515 | 4868 | 4912 | 5093 | 5331 | 5466 | 6062 | 7801 | 8398 | 8501 | 8810 | 10149 | 10294 | 10982 | 11520 | |
| Примечания: 1. Условия охлаждения: температура воды на входе и выходе 12 градусов C/7 градусов, температура окружающей среды 35 градусов; коэффициент загрязнения 0,018м. градус/кВт, машинный испаритель 85-225 тонн — 2 процесса, машинный испаритель 255 тонн и выше — 1 процесс; 2. Сверх-низкий уровень шума, варианты с широкой или низкой температурой кольца, на стороне воздуха используется ЕС-двигатель; 3. Тип источника питания выбирается в соответствии с напряжением агрегата (три варианта 380 В/50 Гц/3 фазы, 400 В/50 Гц/3 фазы, 415 В/50 Гц/3 фазы), а значение тока, указанное в таблице, основано на 380 В/50 Гц/3 фазы; 4. Продукция Trane постоянно совершенствуется и обновляется. В случае каких-либо изменений данных в приведенной выше таблице мы не будем уведомлять вас отдельно. Пожалуйста, простите нас. |
|||||||||||||||||||
| Модель | РТАГ-П | 85 | 100 | 125 | 145 | 155 | 170 | 190 | 205 | 225 | 230 | 255 | 285 | 310 | 340 | 375 | 400 | 410 | 440 | 460 | |
| Емкость | КВт | 289 | 345 | 444 | 514 | 548 | 587 | 640 | 694 | 759 | 791 | 863 | 984 | 1089 | 1146 | 1281 | 1281 | 1373 | 1483 | 1582 | |
| Тонна | 82 | 98 | 126 | 146 | 156 | 167 | 182 | 197 | 216 | 221 | 245 | 280 | 310 | 326 | 364 | 390 | 422 | 435 | 442 | ||
| Емкость | КВт | 81 | 99 | 120 | 140 | 152 | 165 | 178 | 198 | 236 | 225 | 261 | 292 | 318 | 347 | 380 | 425 | 457 | 474 | 449 | |
| Хладагент | R134a | ||||||||||||||||||||
| Источник питания | 380 В, 150 Гц/3 Ф. | ||||||||||||||||||||
| Компрессор | Тип | Горизонтальный полузакрытый винтовой компрессор | |||||||||||||||||||
| Стартер | Уай-Пускатель с закрытым переходом "Треугольник" | ||||||||||||||||||||
| Схемы | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | ||
| Минимальная нагрузка | 36% | 36% | 18% | 18% | 18% | 18% | 18% | 18% | 18% | 18% | 12% | 12.00% | 12.00% | 12.00% | 9.00% | 9.00% | 9.00% | 9.00% | 9.00% | ||
| Испаритель | Тип | Оболочка и труба (CHIL) | |||||||||||||||||||
| Рейтинг потока | I/S | 13.8 | 16.4 | 21.2 | 24.5 | 26.1 | 28 | 30.5 | 33.1 | 36.2 | 37.1 | 41.1 | 46.9 | 51.9 | 54.6 | 61 | 65.4 | 70.63 | 72.8 | 74.1 | |
| Рейтинг WPD | кПа | 36.8 | 43.3 | 35.3 | 47.1 | 47.4 | 40.5 | 47.8 | 36.6 | 42.8 | 38 | 47.5 | 49.1 | 47.8 | 52.8 | 51.4 | 48.7 | 48 | 39.9 | 38 | |
| размер трубки | мм | Ду100 | Ду100 | Ду125 | Ду125 | Ду125 | Ду125 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду150 | Ду200 | Ду200 | Ду200 | Ду150 | |
| Конденсатор | Тип вентилятора | Осевой поток | |||||||||||||||||||
| Количество | за | 6 | 6 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 18 | 18 | 24 | 20 | 28 | |
| власть | кВт/пер | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 2.8 | 1.8 | 1.5 | |
| Скорость вентилятора | об/мин | макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс970 мин200 |
макс970 мин200 |
макс970 мин200 |
макс970 мин200 |
макс970 мин200 |
макс970 мин200 |
макс970 мин200 |
макс910 мин200 |
|
| Воздушный поток с одним вентилятором | m²/h | 17,051 | 17,051 | 17,051 | 17,051 | 17,051 | 17,051 | 17,051 | 17,051 | 17,051 | 17,051 | 17,051 | 20000 | 20000 | 20000 | 20000 | 20000 | 23,000 | 20000 | 17,051 | |
| Макс. РЛА 1 | Панель управления 1 | A | 230 | 269 | 327 | 377 | 413 | 449 | 496 | 536 | 536 | 543 | 445 | 493 | 542 | 542 | 493 | 533 | 570 | 537 | 543 |
| Панель управления 2 | - | 226 | 270 | 270 | 270 | 493 | 533 | 570 | 537 | 543 | |||||||||||
| Запуск-запуск Текущий |
Панель управления 1 | A | 195 | 228 | 285 | 327 | 357 | 387 | 420 | 453 | 546 | 462 | 631 | 670 | 753 | 753 | 631 | 747 | 764 | 747 | 462 |
| Панель управления 2 | - | 226 | 266 | 266 | 266 | 631 | 741 | 764 | 747 | 462 | |||||||||||
| Хладагент заряжать |
пункт 1 | кг | 94 | 100 | 89 | 85 | 85 | 85 | 90 | 91 | 98 | 104 | 140 | 140 | 158 | 174 | 148 | 148 | 202 | 183 | 104/104 |
| пункт 2 | кг | 71 | 85 | 85 | 85 | 90 | 91 | 98 | 104 | 69 | 69 | 75 | 75 | 148 | 148 | 202 | 183 | 104/104 | |||
| Измерение | Длина | мм | 3,970 | 3970 | 6330 | 6330 | 6330 | 6330 | 7510 | 7510 | 7510 | 8732 | 9200 | 9200 | 10380 | 10380 | 11560 | 11560 | 14980 | 11810 | 17514 |
| Ширина | мм | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | |
| Высота | мм | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2501 | 2480 | 2480 | 2480 | 2480 | 2480 | 2480 | 2480 | 2480 | |
| Вес доставки | кг | 3020 | 3190 | 4646 | 4989 | 5027 | 5194 | 5421 | 5530 | 5734 | 6411 | 7471 | 7691 | 8378 | 8394 | 9562 | 9712 | 11279 | 10397 | 12822 | |
| Операционный вес | кг | 3170 | 3351 | 4895 | 5248 | 5292 | 5473 | 5711 | 5846 | 5853 | 6542 | 7577 | 7811 | 8515 | 8531 | 9713 | 9879 | 11462 | 10603 | 1308 | |
| Примечания: 1. Условия охлаждения: температура воды на входе и выходе 12 градусов C/7 градусов, температура окружающей среды 35 градусов; коэффициент загрязнения 0,018м. градус/кВт, машинный испаритель 85-225 тонн — 2 процесса, машинный испаритель 255 тонн и выше — 1 процесс; 2. Сверх-низкий уровень шума, варианты с широкой или низкой температурой кольца, на стороне воздуха используется ЕС-двигатель; 3. Тип источника питания выбирается в соответствии с напряжением агрегата (три варианта 380 В/50 Гц/3 фазы, 400 В/50 Гц/3 фазы, 415 В/50 Гц/3 фазы), а значение тока, указанное в таблице, основано на 380 В/50 Гц/3 фазы; 4. Продукция Trane постоянно совершенствуется и обновляется. В случае каких-либо изменений данных в приведенной выше таблице мы не будем уведомлять вас отдельно. Пожалуйста, простите нас. |
|||||||||||||||||||||
| Модель | РТАГ-С | 125 | 145 | 155 | 170 | 190 | 205 | |
| Емкость | КВт | 440 | 510 | 546 | 586 | 642 | 695 | |
| Тонна | 125 | 145 | 155 | 167 | 183 | 198 | ||
| Емкость | КВт | 139 | 160 | 173 | 187 | 201 | 222 | |
| КС | КВт/КВт | 3.16 | 3.2 | 3.16 | 3.14 | 3.19 | 3.13 | |
| IPLV | КВт/КВт | 4.2 | 4.22 | 4.23 | 4.22 | 4.31 | 4.26 | |
| Хладагент | R134a | |||||||
| Источник питания | 380 В, 150 Гц/3 Ф. | |||||||
| Компрессор | Тип | Горизонтальный полузакрытый винтовой компрессор | ||||||
| Стартер | Уай-Пускатель с закрытым переходом "Треугольник" | |||||||
| Схемы | 2 | 2 | 2 | 2 | 2 | 2 | ||
| Минимальная нагрузка | 18% | 18% | 18% | 18% | 18% | 18% | ||
| Испаритель | Тип | Оболочка и труба (CHIL)) | ||||||
| Рейтинг потока | I/S | 21 | 24 | 26 | 28 | 31 | 33 | |
| Рейтинг WPD | кПа | 41 | 54 | 47 | 40 | 50 | 44 | |
| размер трубки | мм | Ду125 | Ду125 | Ду125 | Ду150 | Ду150 | Ду150 | |
| Конденсатор | Тип вентилятора | Осевой поток | ||||||
| Количество | за | 8 | 8 | 8 | 8 | 10 | 10 | |
| власть | кВт/пер | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
| Скорость вентилятора | об/мин | макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
макс910 мин200 |
|
| Воздушный поток с одним вентилятором | m²/h | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | 17,982 | |
| Макс. РЛА 1 | Панель управления 1 | A | 319 | 369 | 405 | 441 | 489 | 528 |
| Запуск-запуск Текущий |
Панель управления 1 | A | 285 | 327 | 357 | 387 | 420 | 453 |
| Хладагент заряжать |
пункт 1 | L | 6 | 6 | 7 | 8 | 8 | 8 |
| пункт 2 | L | 6 | 6 | 6 | 8 | 8 | 8 | |
| Измерение | Длина | мм | 5,150 | 5150 | 5150 | 5150 | 6330 | 6330 |
| Ширина | мм | 2245 | 2245 | 2245 | 2245 | 2245 | 2245 | |
| Высота | мм | 2480 | 2480 | 2480 | 2480 | 2480 | 2480 | |
| Вес доставки | кг | 4202 | 4510 | 4554 | 4721 | 5079 | 5178 | |
| Операционный вес | кг | 4426 | 4744 | 4801 | 4982 | 5351 | 5465 | |
| Примечания: 1. Условия охлаждения: температура воды на входе и выходе 12 градусов C/7 градусов, температура окружающей среды 35 градусов; коэффициент загрязнения 0,018м. градус/кВт, машинный испаритель 85-225 тонн — 2 процесса, машинный испаритель 255 тонн и выше — 1 процесс; 2. Сверх-низкий уровень шума, варианты с широкой или низкой температурой кольца, на стороне воздуха используется ЕС-двигатель; 3. Тип источника питания выбирается в соответствии с напряжением агрегата (три варианта 380 В/50 Гц/3 фазы, 400 В/50 Гц/3 фазы, 415 В/50 Гц/3 фазы), а значение тока, указанное в таблице, основано на 380 В/50 Гц/3 фазы; 4. Продукция Trane постоянно совершенствуется и обновляется. В случае каких-либо изменений данных в приведенной выше таблице мы не будем уведомлять вас отдельно. Пожалуйста, простите нас. |
||||||||
Являясь надежным поставщиком чиллеров в Китае, мы предлагаем винтовые чиллеры Trane с водяным-охлаждением в качестве решения для крупномасштабных-холодильных нужд. Благодаря своей -эффективной производительности, гибким конфигурациям и экологически-экологически чистому дизайну эти чиллеры обеспечивают надежные, экономичные-эффективные решения для новых проектов или модернизации существующего оборудования. Свяжитесь с нашей профессиональной командой для получения индивидуальных решений по охлаждению, отвечающих вашим конкретным требованиям.
